Reponse rapide
Sur le moteur 1.6 HDI, le fusible du relais de préchauffage est un maxi fusible (généralement 70A) caché sous le boîtier de servitude moteur (BSM), dans le compartiment moteur. Le relais de préchauffage lui même se trouve à part, souvent fixé près de la batterie ou du calculateur.
Vous tournez la clé un matin d'hiver, le moteur de votre 1.6 HDI tousse péniblement, vibre de toutes parts, mais refuse obstinément de démarrer. Vous avez écumé les forums à la recherche d'une solution. Résultat ? Vous voilà noyé sous des informations contradictoires qui confondent allègrement le relais et le fusible de puissance. Aujourd'hui, les caprices du 1.6 HDI n'ont plus de secrets pour nous. Finissons-en avec cette confusion. Nous allons séparer clairement le boîtier de commande de son fusible d'alimentation pour cibler la panne avec une précision chirurgicale.

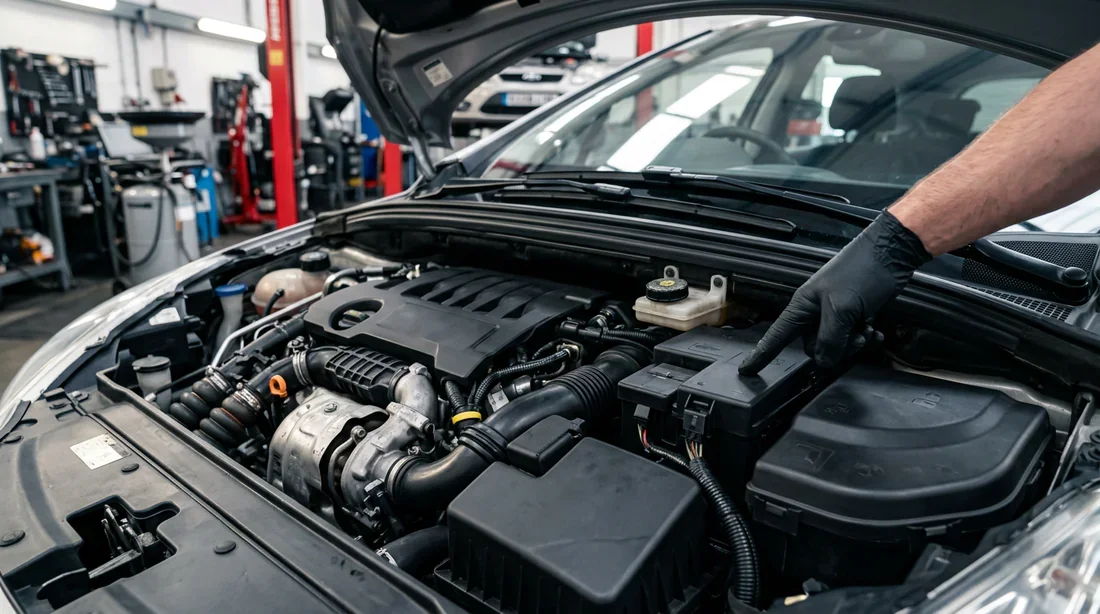

Différence et emplacements exacts sur le 1.6 HDI
Le démarrage de votre voiture exige un équilibre électrique strict. Le circuit réclame trois éléments majeurs pour faire son travail : un fusible de puissance pour sécuriser l'alimentation, un relais pour distribuer le courant, et les fameuses bougies de préchauffage pour chauffer les cylindres. Confondre le fusible et le relais va simplement vous faire perdre un temps précieux en diagnostic.

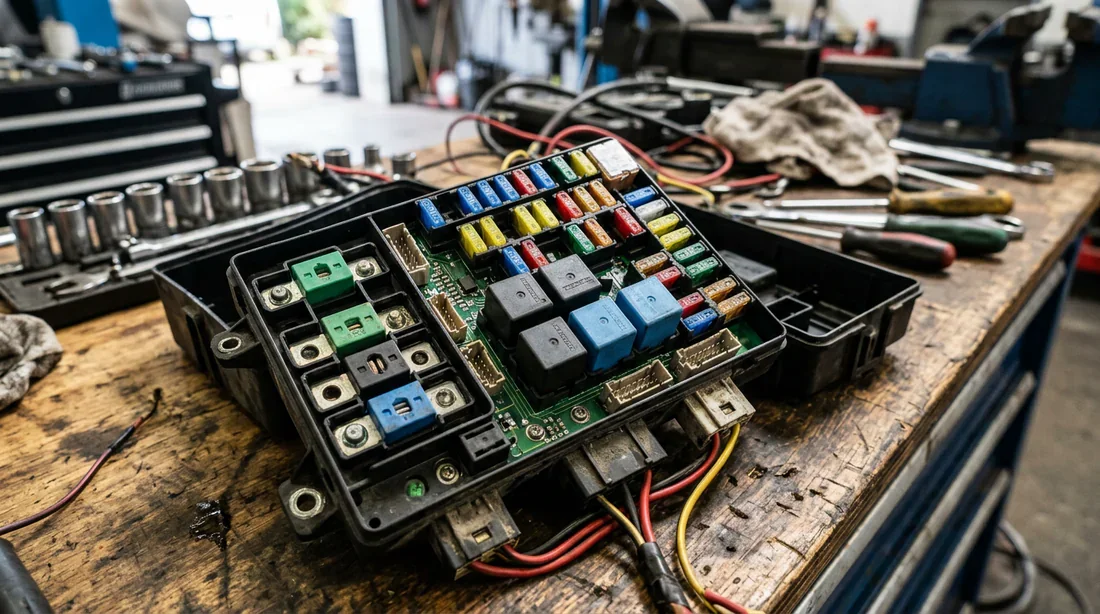

Emplacement du relais de préchauffage
Clarifions un point tout de suite. Le relais de préchauffage n'a rien à voir avec un fusible. C'est un petit boîtier noir ou métallique, souvent équipé de lamelles de refroidissement en aluminium. PSA utilise généralement des pièces de marque Nagares ou Cartier.
Le constructeur l'a physiquement séparé de la boîte à fusibles principale. Selon votre modèle de véhicule (Peugeot 207, 308, Citroën C3, C4), son emplacement varie :
- Sur la paroi latérale du bac à batterie.
- Directement sur la joue d'aile avant gauche.
- Caché juste sous le bloc optique du phare gauche.
- Placé tout près du calculateur moteur (ECU).
Emplacement du maxi-fusible de préchauffage caché
C'est là que ça devient intéressant, et surtout que beaucoup de conducteurs s'arrachent les cheveux. Le fusible qui protège votre circuit de préchauffage ne loge absolument pas dans la petite trappe de l'habitacle sous le volant.
On parle ici d'un maxi-fusible planqué dans le compartiment moteur. L'ingénierie a été plutôt vicieuse car cette pièce reste invisible au premier coup d'œil. PSA l'a dissimulée sous la platine principale du boîtier de servitude moteur (BSM). Il faut obligatoirement déclipser et soulever le BSM avec une grande délicatesse. Une rangée de fusibles géants apparaît alors en dessous. Je vous l'accorde, l'agencement électrique des Citroën et Peugeot réclame une bonne dose de patience. Si d'autres mystères électriques vous bloquent, jetez un œil à notre dossier Où se trouve le fusible de la pompe de lave-glace sur une Citroën C3 ? pour gagner du temps.
Les 4 symptômes d'un fusible ou relais 1.6 HDI défaillant
En plein mois de juillet, un système de préchauffage fatigué passe inaperçu. Mais laissez le thermomètre chuter sous les 5°C, et votre bon vieux Diesel à injection directe va très vite vous rappeler à l'ordre. Les signes suivants parlent d'eux-mêmes.

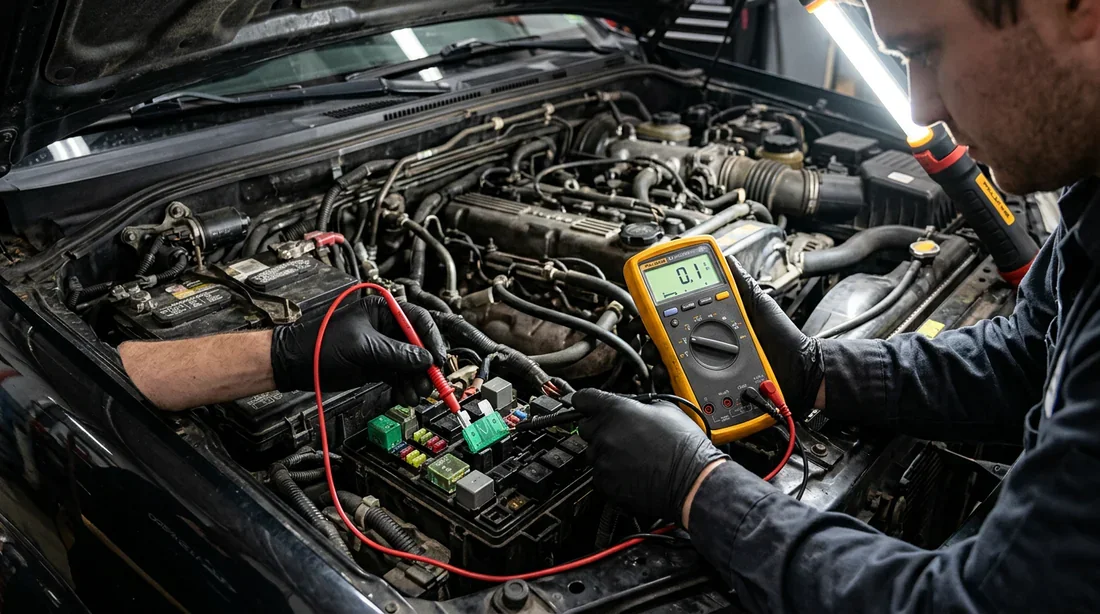

1. Démarrage impossible ou laborieux à froid
L'évidence frappe dès le premier coup de clé matinal. Le démarreur tourne avec vigueur, le moteur « broute » et donne l'illusion de se lancer, pour retomber aussitôt. Assez bizarrement, la mécanique retrouve toute sa bonne volonté une fois à température. Vos démarrages suivants dans la journée se font au quart de tour.
2. Voyant de préchauffage absent ou clignotant
Le tableau de bord dialogue en permanence avec le calculateur moteur. Si le relais perd son alimentation à cause d'un fusible fondu, l'ordinateur s'en rend compte immédiatement. Conséquence visuelle directe, le voyant orange en forme de spirale adopte un comportement erratique. Il se met à clignoter frénétiquement ou refuse carrément de s'allumer à la mise du contact.
3. Présence du code défaut P1351 à la valise OBD
Voilà la preuve irréfutable. Un coup de valise ou un simple lecteur OBD2 fera ressortir le fameux code P1351. Dans le jargon technique, cela signifie « Circuit relais préchauffage, cohérence ». C'est limpide. L'ordinateur ordonne bien le préchauffage, mais le courant ne parvient jamais aux bougies. La faute incombe à une coupure franche sur le relais ou sur le faisceau électrique.
4. Apparition de fumée blanche à l'échappement
Des cylindres froids empêchent le carburant de brûler correctement. Au moment de forcer le démarrage à froid, la mécanique crache directement ce gazole non consumé dans l'échappement. Attendez-vous à un nuage épais de fumée blanche, particulièrement irritant et malodorant, durant les premières secondes de fonctionnement.
Comment tester le circuit de préchauffage en 3 étapes
Je vous déconseille fortement de changer des pièces au hasard. Il nous faut de la méthode et un peu d'équipement. Préparez un multimètre numérique, des gants de protection isolants et une pince à bec fin.
*Note : Un démarreur capricieux ou une électronique qui disjoncte de partout pointe vers une autre direction. Pour écarter d'emblée une panne d'alimentation générale, lisez plutôt notre guide Charge batterie ou alimentation défaillante C4 Picasso : 3 causes et solutions.*
Étape 1 : Contrôle du maxi-fusible au BSM
Débranchez impérativement le pôle négatif de la batterie avant de toucher au BSM.
Soulevez la platine de votre boîtier de servitude moteur pour révéler l'étage inférieur. Localisez le fusible de préchauffage (c'est un modèle de 70A ou 80A, souvent de couleur vive). Sortez-le délicatement avec votre pince. Réglez votre multimètre sur la fonction « continuité » (le logo ressemble à de petites ondes). Pointez les deux broches avec le multimètre. Un « bip » franc retentit ? Le fusible est bon pour le service. Le silence total indique au contraire un filament rompu à l'intérieur du plastique.

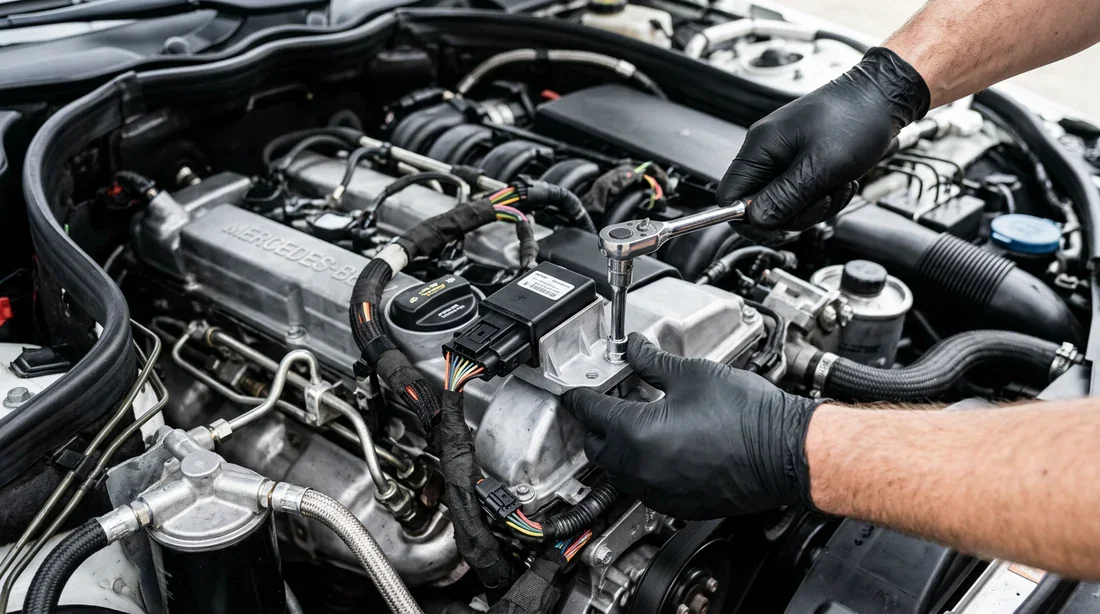

Étape 2 : Test d'alimentation du relais de préchauffage
Rebranchez la batterie. Débranchez ensuite le gros connecteur principal branché sur le boîtier Nagares ou Cartier. Réglez le multimètre en tension continue sur le calibre 20V. La pointe noire va sur une bonne masse métallique de la carrosserie. La pointe rouge sonde la borne d'arrivée de puissance du connecteur. Vous devez relever une tension de 12V parfaitement stable, même sans mettre le contact. Un zéro pointé signifie simplement que le courant n'arrive pas depuis la batterie ou le maxi-fusible.
Étape 3 : Contrôle de la sortie vers les bougies
Rebranchez la prise sur le relais pour vérifier ce qui en sort. Gardez la pointe noire à la masse, et piquez doucement la rouge sur le fil de sortie filant vers le faisceau des bougies. Faites appel à un ami pour mettre le contact, sans démarrer le moteur. Le multimètre doit bondir à 12V pendant quelques secondes, jusqu'à l'extinction du voyant au tableau de bord. Le verdict tombe alors de lui-même. Si le courant rentre bien à l'étape 2 mais refuse obstinément de sortir ici, le relais a rendu l'âme.
💡 Conseil Pro : Ne testez jamais vos bougies de préchauffage en les branchant directement sur la batterie avec des câbles volants. Les bougies modernes sur le 1.6 HDI fonctionnent souvent sous une tension réduite (ex: 5V ou 11V) gérée par le relais. Du 12V direct prolongé les ferait fondre instantanément.
« Vidéo YouTube recommandée pour illustrer cette section. Requêtes de recherche suggérées : Tester relais de préchauffage 1.6 hdi ou Où se trouve fusible BSM 1.6 hdi »
Prix et références pour le remplacement
Je préfère être transparent avec vous sur le budget. Si le diagnostic condamne l'un de ces composants, voici les tarifs auxquels vous attendre en concession ou sur le web.
| Pièce | Prix moyen estimé (2026) | Niveau de difficulté de remplacement |
| :--- | :--- | :--- |
| Maxi-fusible (70A/80A) | 4€ à 9€ | Modéré (demande le démontage de la platine BSM) |
| Relais de préchauffage | 45€ à 80€ | Facile (connecteur plug and play) |
Questions frequentes
C'est tout à fait faisable si la météo joue en votre faveur, généralement au-dessus des 10°C. L'injection directe haute pression de PSA pulvérise le gazole de façon si fine que la simple compression des pistons suffit pour déclencher l'auto-inflammation à chaud.
La fonte immédiate d'un fusible neuf révèle toujours une surcharge massive. Nous sommes typiquement face à un court-circuit franc sur le faisceau électrique. Des fils dénudés touchent probablement le bloc moteur, à moins qu'une bougie ne soit totalement en court-circuit interne.
Sur ces deux modèles, le fusible loge dans la boîte située à droite de la batterie, sous le capot. Oubliez l'idée de le voir par le dessus. La manœuvre exige de déclipser et de soulever la platine supérieure du boîtier de servitude pour accéder à cette fameuse rangée haute puissance.
Avez-vous réussi à isoler le composant défaillant sur votre moteur ? N'hésitez pas à me partager vos codes défauts ou vos relevés de tension dans la section des commentaires ci-dessous, j'y jetterai un œil avec grand plaisir.
