Reponse rapide
Pour réaliser un schéma de branchement d'antibrouillard avec relais, connectez la borne 30 au "+" de la batterie via un porte fusible. Reliez la borne 87 aux antibrouillards. La borne 85 doit être fixée à la masse (châssis), et la borne 86 se connecte à l'interrupteur situé dans l'habitacle.
Vous avez envie d'ajouter des feux additionnels sur votre véhicule, mais toucher au faisceau électrique vous donne des sueurs froides ? Je vous comprends. La peur du court-circuit ou du départ de feu sous le capot est saine quand on débute. Pourtant, ajouter un éclairage puissant n'a rien de sorcier si l'on suit une méthode stricte. L'objectif est simple : garantir votre sécurité et la fiabilité de votre montage dans le temps.

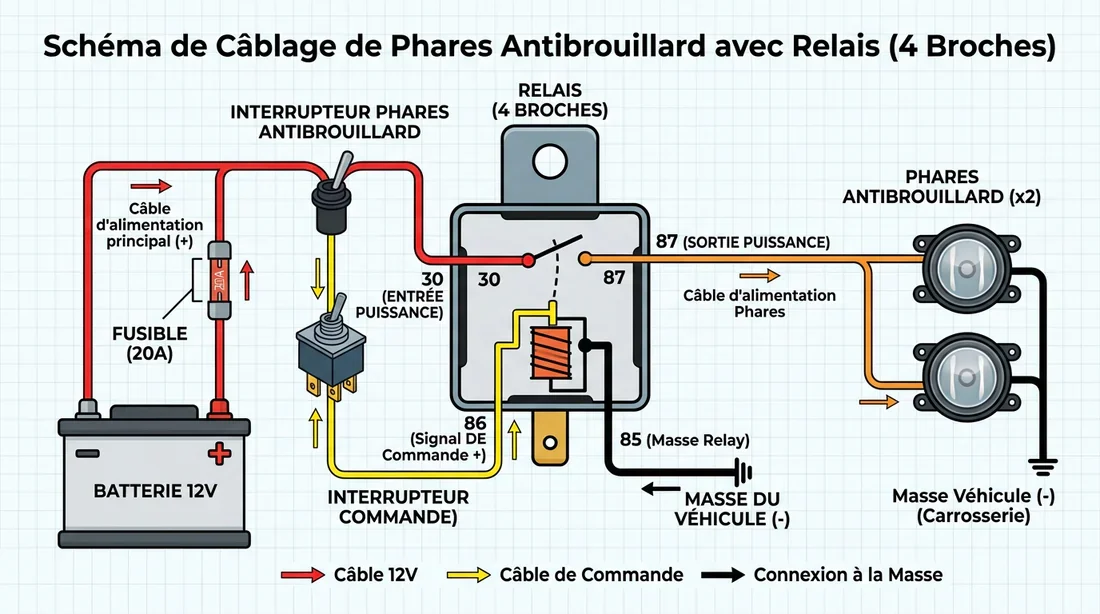

Pourquoi l'utilisation d'un relais est absolument indispensable
C'est la pire erreur à faire. Brancher directement vos feux sur un interrupteur relève du suicide mécanique. Vos ampoules halogènes ou vos barres LED pompent une énorme intensité (ampères).
Si vous faites transiter toute cette énergie brute par l'habitacle, votre bouton va fondre. Au mieux, vous roulez dans le noir. Au pire, le tableau de bord prend feu.
Le relais 4 broches entre en scène. Imaginez ce petit cube noir comme un interrupteur télécommandé ultra-robuste. Il coupe physiquement votre installation en deux zones étanches.
D'un côté, nous avons le circuit de commande. Il part de l'habitacle avec un courant dérisoire pour donner l'ordre au relais de s'activer.
De l'autre, le circuit de puissance. Lui reste sagement dans le compartiment moteur. Il achemine la grosse charge électrique de la batterie vers les antibrouillards.
Grâce à cette barrière physique, votre interrupteur tableau de bord est hors de danger.
Le bon matériel pour un câblage automobile sécurisé
Ne rognez pas sur la qualité. Oubliez les fils de récupération qui traînent au fond du garage. Il vous faut des composants certifiés :
- Un relais automobile 4 broches 12V calibré pour 30A ou 40A.
- Un porte-fusible étanche à lame avec un fusible adapté.
- Du câble automobile multibrins rouge et noir.
- Un assortiment de cosses plates femelles isolées.
- Des cosses à œil pour vos prises de masse.
- Une vraie pince à sertir. Par pitié, jetez votre pince d'électricien bas de gamme à deux euros.
- De la gaine thermorétractable pour bloquer l'humidité sur chaque connexion.
- Un interrupteur 12V avec témoin lumineux.
💡 Conseil Pro : Investissez toujours dans du câble en cuivre étamé pour le milieu automobile. Il résiste beaucoup mieux à l'oxydation, particulièrement derrière les pare-chocs où les projections d'eau salée sont fréquentes.

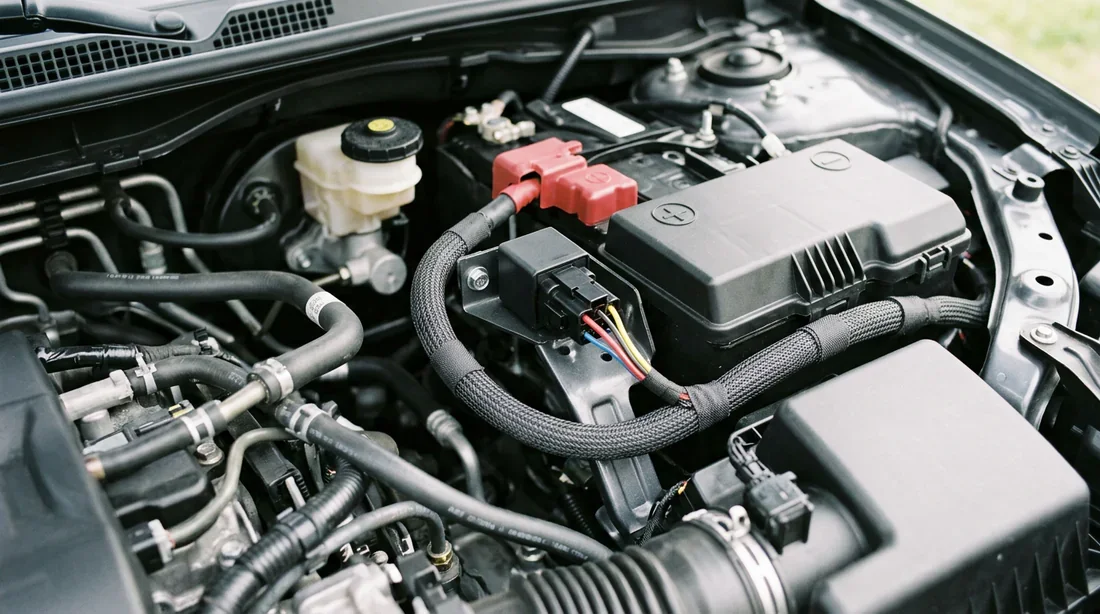

Comprendre les 4 bornes d'un relais automobile standard
Regardez sous votre relais. Vous voyez quatre fiches métalliques gravées de numéros. C'est la norme DIN, commune à tous les constructeurs. Voici comment les relier sans erreur :
| Numéro de Borne | Rôle exact | Destination du branchement |
| :--- | :--- | :--- |
| Borne 30 | Entrée de puissance | Au pôle positif de la batterie, derrière un fusible. |
| Borne 85 | Masse du bobinage | Sur un point métallique nu de la carrosserie. |
| Borne 86 | Commande du relais | Directement à l'interrupteur dans l'habitacle. |
| Borne 87 | Sortie de puissance | Au fil positif de vos projecteurs antibrouillard. |
Schéma de branchement des antibrouillards : les 5 étapes de câblage
Fini la théorie, on passe à l'atelier. Mais avant de toucher à un seul fil, débranchez le pôle négatif de votre batterie. L'ordre qui suit n'est pas fait au hasard, respectez-le à la lettre.
Étape 1 : l'alimentation de puissance (borne 30)
Prenez votre gros câble rouge. Sertissez une cosse isolée à une extrémité et branchez-la sur la borne 30 du relais. L'autre bout ira sur le pôle positif de la batterie.
Attention, intercaler le porte-fusible sur cette ligne est non négociable. Placez-le à moins de 20 centimètres de la cosse batterie. Si le fil s'écorche plus loin et touche la tôle, le fusible grillera tout de suite. Sans lui, votre faisceau s'enflamme.
Étape 2 : la mise à la masse du relais (borne 85)
L'électroaimant du relais a besoin d'une terre. Prenez un câble noir très court. Sertissez une cosse plate pour la borne 85 et une cosse à œil de l'autre côté.
Fixez cette cosse à œil sur un boulon du châssis. La masse châssis exige un contact impeccable. Grattez la peinture pour voir le métal nu, serrez fort, et mettez un coup de graisse cuivrée pour repousser la rouille.
Étape 3 : la connexion de l'interrupteur habitacle (borne 86)
Préparez-vous à transpirer un peu. Tirez un câble depuis la borne 86 et traversez le tablier pare-feu pour rejoindre l'habitacle. Ce fil va sur une des fiches de votre bouton.
L'autre fiche du bouton a besoin de courant. Pour rester dans les clous légalement, repiquez l'alimentation sur le fil de vos veilleuses ou utilisez un « Plus Après Contact » depuis votre boîte à fusibles. Résultat : vos feux additionnels se couperont tout seuls en retirant la clé. Votre batterie vous dira merci.
Étape 4 : le câblage final vers les antibrouillards (borne 87)
Le relais n'attend plus qu'à balancer la puissance. Tirez un gros câble depuis la borne 87 jusqu'aux fils d'alimentation de vos deux antibrouillards, généralement identifiables par leur couleur rouge ou blanche.
Le circuit doit fermer la boucle. Prenez les seconds fils de vos projecteurs et fixez-les sur un point solide du châssis à l'avant, avec la même rigueur qu'à l'étape 2.
Étape 5 : le test et l'isolation du faisceau
Rebranchez la batterie. Mettez le contact, allumez les veilleuses et actionnez l'interrupteur. Vous devez entendre le relais faire un net « clic ». Vos feux s'allument dans la foulée.
Tout fonctionne ? Parfait. Maintenant, on fait ça proprement. Glissez vos câbles dans une gaine annelée noire pour obtenir un vrai faisceau électrique d'aspect origine. Fixez l'ensemble avec des colliers le long de la carrosserie, bien à l'écart du collecteur d'échappement ou des courroies.
Vos équipements d'origine font parfois des siennes après une modification électrique ? Lisez notre guide de diagnostic complet sur le sujet : Phares et essuie-glaces qui s'allument tout seuls : 4 causes et solutions.
Les 3 erreurs de branchement qui ruinent tout
L'électricité se fiche pas mal de vos bonnes intentions. Voici les trois erreurs classiques que je vois systématiquement chez les amateurs.
1. Confondre les bornes de puissance et de commande. Envoyer la charge de la batterie dans les petits circuits 85 ou 86 provoque un court-circuit immédiat.
2. Sous-dimensionner la section de câble. Utiliser du fil de haut-parleur pour la borne 30 garantit une chose : le câble va chauffer comme un grille-pain jusqu'à faire fondre son isolant.
3. Oublier le fusible principal. Penser que le relais protège le circuit est archifaux. Le relais gère la commutation. Le fusible gère la sécurité incendie.
Ces règles valent pour n'importe quel accessoire gourmand en énergie. Mais si vous voulez comprendre comment gérer un circuit plus modeste sans protection séparée, consultez notre article pour savoir Comment réaliser un branchement de klaxon sans relais.
Vos antibrouillards ne s'allument pas ? Les 4 points de contrôle
Vous appuyez sur le bouton et rien ne se passe. N'arrachez pas tout. Vérifiez calmement ces quatre détails.
- Le fusible a peut-être claqué. Retirez-le et regardez son filament en U. S'il est cassé ou noirci, vous avez un court-circuit franc sur la ligne.
- La masse châssis est mauvaise. Cela représente 80 % des pannes que je diagnostique. Prenez un multimètre en mode continuité pour vérifier le contact entre votre cosse et le métal du bloc moteur.
- Le relais est muet. Collez l'oreille dessus et demandez à un ami d'appuyer sur le bouton. Pas de cliquetis signifie un souci sur la commande aux bornes 85 et 86. S'il claque mais sans allumer les feux, cherchez la panne sur le circuit de puissance aux bornes 30 et 87.
- Vos cosses sont mal serties. Tirez un peu sur chaque fil. Si le fil glisse, le contact est foireux. Coupez l'extrémité et recommencez proprement.
Questions frequentes
Quel fusible choisir pour brancher des feux antibrouillard ?
C'est un simple calcul mathématique. Additionnez la puissance des ampoules. Disons deux fois 55 Watts, cela fait 110W. Divisez ce total par la tension de votre voiture de 12 Volts. Vous obtenez 9,16 Ampères. Prenez la valeur normalisée juste au-dessus. Un fusible de 15A fera le travail à merveille.
Puis je brancher mes antibrouillards sur les pleins phares ?
Techniquement oui. Repiquer le signal de la borne 86 sur le fil de vos feux de route est même obligatoire si vous installez des projecteurs longue portée. Par contre, pour de vrais feux antibrouillard conçus pour percer la brume au ras du sol, la législation impose un allumage indépendant ou couplé à la ligne des veilleuses.
Quel fil utiliser pour un relais auto (quelle section) ?
La règle d'or est de séparer vos deux circuits. Le fil de commande reliant l'habitacle se contente d'une petite section de câble comprise entre 0,75 mm² et 1 mm². À l'inverse, le circuit de puissance encaisse de très fortes charges. Exigez au minimum du câble de 2,5 mm² pour relier les bornes 30 et 87. Pas de chauffe, aucune perte d'intensité.
Maintenant que votre faisceau est posé, protégé et testé, il vous reste une dernière étape indispensable : régler l'inclinaison de vos nouveaux faisceaux lumineux. Un bon éclairage devient un danger mortel s'il éblouit les conducteurs en face. Avez-vous pensé à vous munir d'un tournevis pour aligner vos optiques contre un mur ce soir ?
