Reponse rapide

Il n'existe aucune couleur universelle pour le fil du feu de recul. Selon les constructeurs, il peut être blanc, vert, gris ou bicolore. Pour le trouver sans risque, utilisez un multimètre réglé sur 20V continu. Le bon fil affichera 12V uniquement lorsque le contact est mis et la marche arrière enclenchée.

Vous avez le nez dans le coffre, les garnitures démontées et une caméra de recul à la main. Face à vous, un faisceau électrique composé de quatre, cinq ou six câbles de couleurs différentes. Avouons-le, la peur de provoquer un court-circuit ou de griller un fusible bloque souvent net l'avancée des travaux. Nous sommes tous passés par là. Vous cherchez une réponse sûre et immédiate pour identifier ce fameux fil d'alimentation sans transformer votre tableau de bord en sapin de Noël.

Pourquoi n'y a-t-il pas de couleur de fil universelle ?

L'industrie automobile n'a jamais établi de norme ISO stricte pour le câblage des feux de recul. Le fil de masse carrosserie reste très souvent repérable (noir pur ou jaune et vert). En revanche, les câbles d'alimentation varient totalement d'une marque à l'autre.

Oubliez la vieille croyance populaire affirmant que « le fil rouge est toujours le positif ». C'est faux. Aujourd'hui, les architectures électriques embarquées relèvent d'une complexité absolue. Les grands groupes comme Stellantis, VAG ou Renault possèdent tous leurs propres nomenclatures pour identifier l'alimentation d'une ampoule P21W.

Se fier uniquement à la teinte de la gaine en plastique relève de la roulette russe. Un câble vert chez un constructeur pilote parfois le clignotant gauche, alors qu'il alimentera l'anti-brouillard chez son concurrent. Je le répète souvent aux apprentis mécanos, la seule vérité technique réside dans la tension électrique mesurée.

Pourquoi n'y a-t-il pas de couleur de fil universelle ?

Tableau indicatif des couleurs de fils de recul par constructeur

Prenez ce tableau avec des pincettes. Ces teintes reviennent fréquemment dans les coffres selon l'origine de la voiture, mais elles servent uniquement de repère visuel de départ.

| Constructeur | Couleurs fréquemment observées |

| :--- | :--- |

| Renault / Dacia | Blanc, Saumon ou Violet |

| Peugeot / Citroën | Gris, Blanc/Vert ou Marron |

| Volkswagen / Audi | Noir/Bleu ou Vert/Noir |

| Ford | Vert/Marron ou Noir/Vert |

| Toyota | Vert, Vert/Marron ou Bleu |

Une précision importante s'impose ici. Les couleurs diffèrent énormément selon l'année, le modèle ou la finition. Un test physique au multimètre numérique reste une étape obligatoire avant de couper quoi que ce soit sur votre faisceau.

Tableau indicatif des couleurs de fils de recul par constructeur

La méthode infaillible en 4 étapes pour identifier votre fil

Fini les devinettes. Voici la vraie procédure d'atelier pour isoler la bonne alimentation sans ravager votre faisceau électrique.

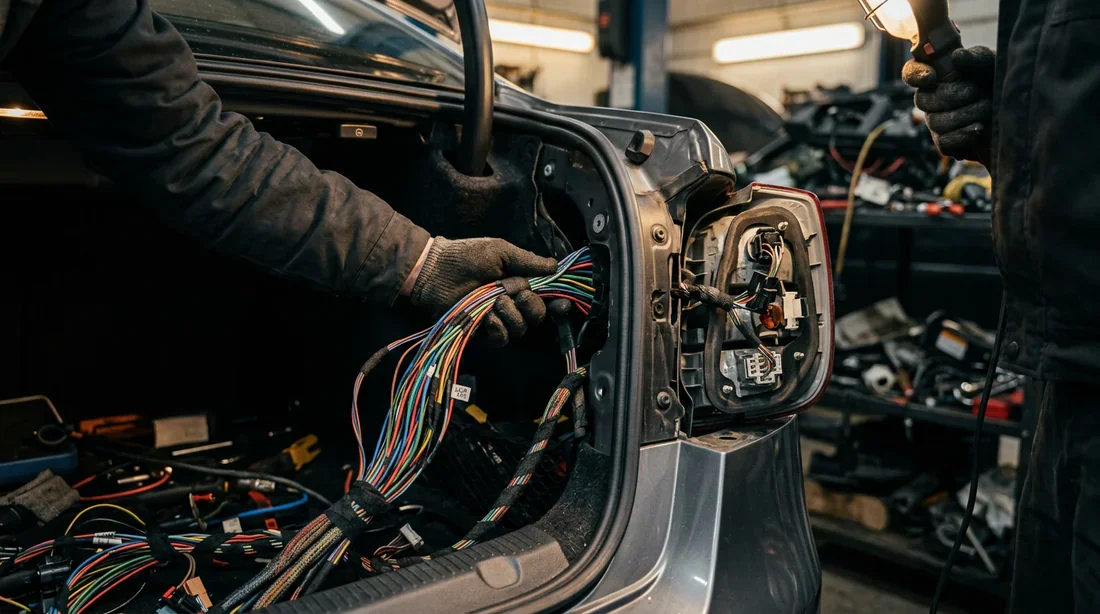

Étape 1 : accéder à la platine du feu arrière

Commencez par dégarnir la moquette de votre coffre du côté du phare à raccorder. Localisez la broche principale (le connecteur en plastique) reliée au dos du bloc optique. Débranchez-la délicatement en pressant le clip de verrouillage.

Manipulez une platine de feux avec une infinie douceur. Les fines pistes métalliques internes cassent de peur. D'ailleurs, si vous constatez d'autres anomalies sur vos éclairages, jetez un œil à notre guide détaillant pourquoi 2 feux stop sur 3 ne fonctionnent pas.

Étape 2 : préparer le multimètre (réglage 20V DC)

Prenez votre appareil de mesure. Branchez le câble noir sur le port « COM » et le câble rouge sur la borne « V ». Tournez ensuite la molette de sélection sur le calibre 20V continu (souvent symbolisé par les lettres DC ou un trait droit).

Placez la pointe noire de votre testeur sur une excellente masse. Un écrou non peint de la carrosserie du coffre ou la fiche de masse de la platine feront parfaitement l'affaire.

Étape 3 : tester le connecteur sans la marche arrière

Le but ici ? Éliminer d'emblée tous les câbles sous tension constante. Mettez le contact de la voiture (sans allumer le moteur) et allumez vos feux de position.

Insérez la pointe rouge du multimètre dans chaque alvéole du connecteur. Si l'écran affiche une tension 12V, ce fil gère une autre fonction (veilleuse, stop, clignotant). Laissez-le tranquille. Retenez uniquement les fiches qui affichent zéro.

Étape 4 : enclencher la marche arrière et trouver le 12V

Demandez l'assistance d'un ami au volant ou agissez seul en gardant le contact mis sans démarrer. Débrayez et passez fermement la marche arrière. Sondez à nouveau les emplacements à 0V de l'étape précédente.

Le bon câble affiche soudainement 12V (ou environ 14V si vous testez moteur tournant). Bingo, vous avez trouvé l'alimentation de votre feu de recul.

💡 Conseil Pro : Insérez la pointe de votre testeur par l'arrière de la broche (côté fils) plutôt que par l'avant. Vous éviterez ainsi d'écarter et de détendre les minuscules cosses femelles.

J'attire l'attention des propriétaires de boîtes automatiques sur un point sensible. La prudence est double. La position « R » gère également le passage complexe des rapports et des informations capteurs. En cas de dysfonctionnement après cette manipulation, n'hésitez pas à consulter notre dossier sur le problème de marche arrière des boîtes automatiques.

3 erreurs critiques à éviter lors du branchement (multiplexage)

Trouver le bon câble ne représente que la première étape. Le raccordement d'une caméra de recul ou d'un radar de recul exige une rigueur absolue pour préserver l'intégrité de l'électronique de bord.

Utiliser une lampe témoin classique

L'usage du bon vieux tournevis testeur équipé d'une petite ampoule incandescente relève du sabotage. Ce vieil outil tire une intensité de courant beaucoup trop élevée pour les composants actuels.

Sur un véhicule récent, ce pic de consommation risque de griller de façon irréversible un boîtier de gestion coûteux comme le BSI / UCH. Le multimètre numérique est votre seule assurance vie.

Les épissures sauvages au ruban adhésif

Dénuder un câble au cutter, entortiller les brins de cuivre et masquer le tout avec du ruban adhésif bon marché garantit une panne imminente. L'humidité naturelle du coffre va oxyder l'installation en quelques semaines.

Réalisez un montage sécurisé avec un connecteur rapide ou, mieux encore, une véritable épissure soudée à l'étain et protégée par une gaine thermorétractable. Exactement comme nous l'avons expliqué dans notre tutoriel sur le branchement d'un klaxon sans relais, un travail soigné élimine d'office les faux contacts.

Ignorer la présence d'un faisceau multiplexé (CAN-bus)

Votre voiture a quitté l'usine après 2010 ? Elle intègre quasiment à coup sûr un système multiplexé (CAN-bus). L'ordinateur de bord de cette architecture scrute l'impédance de chaque ampoule en temps réel.

Se repiquer grossièrement sur le feu arrière pour alimenter un équipement externe fausse ces valeurs. La sentence tombe immédiatement. Le système génère une erreur au tableau de bord ou coupe radicalement l'alimentation. Montez un relais filtré branché sur la batterie, cela garantit un signal d'une propreté clinique.

L'intégration d'un système de recul exige de la méthode. La couleur de la gaine représente un simple indice visuel. Seul l'écran de votre multimètre détient la vérité absolue pour un montage parfait. Ne bâclez pas cette étape de recherche. Maintenez vos connexions propres, étanches et isolées. D'ailleurs, avez-vous déjà repéré l'emplacement idéal pour visser la caméra sur votre pare-chocs maintenant que l'alimentation est prête ?

Questions frequentes

Quel est le fil de masse sur un feu arrière ?

C'est le plus souvent un fil de couleur noire, ou vert et jaune. Chez certains constructeurs allemands notamment, il arbore une teinte entièrement marron. Un indice technique ne trompe pas, ce câble est généralement le plus épais du connecteur, ou celui relié directement à la grande plaque métallique commune de la platine de feu.

Peut on brancher une caméra de recul sur l'ampoule directement ?

Oui, mais uniquement sur des véhicules anciens dépourvus d'électronique complexe. Sur les architectures multiplexées modernes, le courant envoyé à l'ampoule arrive sous forme d'impulsions (système PWM). Ce raccordement direct provoque des parasites massifs. L'image de votre écran sera ruinée par des lignes horizontales sautillantes. Montez obligatoirement un relais.

Quelle tension doit arriver au feu de recul ?

La lecture sur votre multimètre affichera environ 12 Volts moteur éteint (avec le contact mis). Démarrez le véhicule. L'alternateur entre alors en action pour recharger la batterie. La tension parfaite oscille désormais entre 13,5 Volts et 14,4 Volts.
